WPS-S小型拉繩位移傳感器
WPS-S小型拉繩位移傳感器
小型拉繩拉線位移傳感器：有效測量行程0-2500mm，
小型拉繩拉線位移傳感器：有效測量行程0-2500mm，
線性精度：（通用型）0.25%FS；（精密型）0.05%~0.08%FS；
重復精度：0.01%FS～0.005%FS；
產品型式：電流型（4～20mA；或20～4mA）；電壓型（0～10Vdc；或10～0Vdc）
電阻型（0～5kΩ；或0～10 kΩ）；脈沖型（一般3600～5000 ppr，incremental相增量方波AB相或ABZ相）
數字輸出型：RS485信號或者絕對值編碼器信號（4-20mA; 0-10V; CAN Open; Profinet等）
數字輸出型：RS485信號或者絕對值編碼器信號（4-20mA; 0-10V; CAN Open; Profinet等）
固定螺絲：M4mm；安裝方式：支架(兩個)
有效壽命：500萬次往復行程；保護等級：IP65
供電電壓：24VDC(脈沖型供電電壓：5~24VDC)
牽引力： 350±35g
牽引力： 350±35g
產品本體安裝：
安裝支架孔距離：28±0.5mm
兩個支架之間距離：建議在40～55mm之間
安裝螺絲：M4
牽引螺絲安裝：M6
拉繩位移傳感器是直線位移傳感器在結構上的精巧集成，充分結合了角度位移傳感器，直線位移傳感器以及齒輪、條傳動的各種優點，是一款結構緊湊、多用途、安裝簡便且安裝空間尺寸小，無須補償間隙，具有高精度測量、高重復性測量和高定位精度、長行程和壽命的傳感器?？梢杂糜诰_測量和定位控制。配合顯示儀表，也可以作為測量儀器進行人工測量。

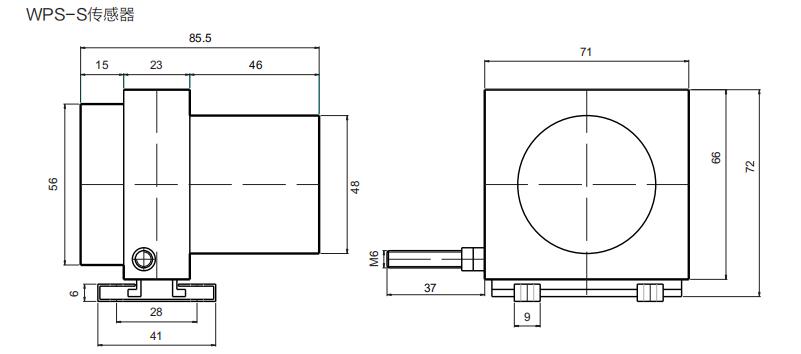

WPS-S型拉繩位移傳感器圖紙
該系列產品具有很大的選擇空間，有S、M、L、XL等四種型號，行程從10mm至100000mm不等，具有模擬直流電流4-20毫安，模擬直流電壓0-5伏或0-10伏和脈沖A、B、Z相數字輸出可滿足大行程、高精度、各種信號需求。 根據實際使用情況，所有模擬信號輸出可以通過切換開關改變信號的邏輯方向。SOP拉繩位移傳感器的核心部件電位器具有穩定性強，高精度，壽命長（壽命可達500萬次）等特點。鋼絲繩直徑0.68MM，繩內擁有133根鋼絲。
SOP拉繩位移傳感器參數
.jpg)
.jpg)
拉繩位移傳感器用于倉儲位置定位，水庫大壩保護，閘門開度控制，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械，工業機器人，射出機，木工機械，電梯，空氣壓縮機/油壓機，高度機，X-Y軸及其他長度位移，液位等相關尺寸量測和位置控制。
拉繩位移傳感器用于倉儲位置定位，水庫大壩保護，閘門開度控制，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械，工業機器人，射出機，木工機械，電梯，空氣壓縮機/油壓機，高度機，X-Y軸及其他長度位移，液位等相關尺寸量測和位置控制。
安裝注意事項：
1. 利用安裝支架或底部4個固定螺紋孔，依現場及機器安裝空間設施需要，選擇正確的方位直接安裝。
2. 安裝時，需注意牽引繩出線角度，即盡量使?fàn)恳K由出線口至移動部位之機構，于工作時直線滑動，盡量保持最小角度偏差（容許偏差±3°）以確保測量精度，以及牽引繩的壽命。長行程垂直安裝時，推薦拉繩尺本體安裝下部，牽引繩向上牽引。
3. 牽引繩為不銹鋼繩，請勿使其受外力的割傷，燒損，撞擊等，過量的粉塵，積屑，酸堿性環境足以將其破壞。
4. 未安裝于工作臺或固定座前，請勿用手或其他物體將牽引繩拉出并讓其瞬間自動彈回。此舉將導致牽引繩斷裂，損壞本機構，危及人生安全，甚至?xí)把矍颉?/span>
5. WPS-XS,WPS-S和WPS-M系列產品的牽引運動的瞬間和加速度應≤2米/秒，絕對速度≤1米/秒，WPS-L和WPS-XL系列產品的牽引運動的孫堅和加速度應≤1.5米/秒，絕對速度≤0.75米/秒，超出上述速度和加速度范圍，會降低產品的可靠性和使用壽命，甚至造成牽引繩斷裂，恕本公司不承擔此范圍外的責任。
6. 若使用于非直線運動的機構，請加裝適當?shù)幕?，將曲線運動約束與直線運動。
